제품 상세 정보:
결제 및 배송 조건:
|
| 단조 설비: | 8000T 오픈 다이 하이드프레스 | 애플리케이션: | 기계 부품 |
|---|---|---|---|
| 용융 공정: | EF+LF+VD | 단조 비율: | ≥4 |
| 열처리: | N+T Q+T | 최대 무게: | 80T |
ASTM 표준 스테인리스강 단조품, 대형 유압 램 레버, 단조 유압 피스톤 로드, 타이 로드

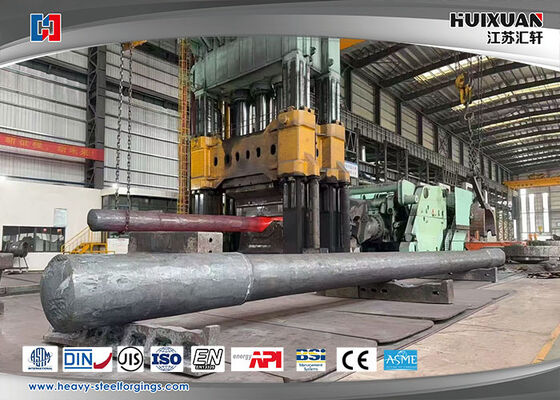

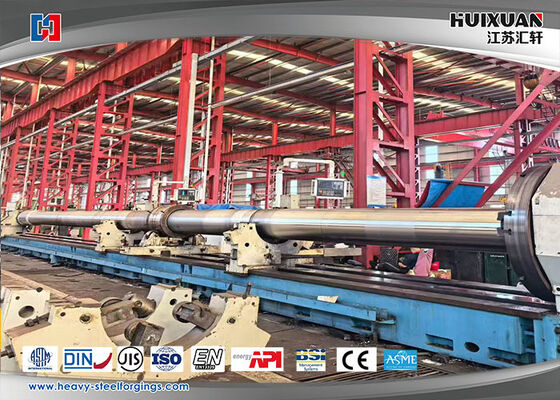

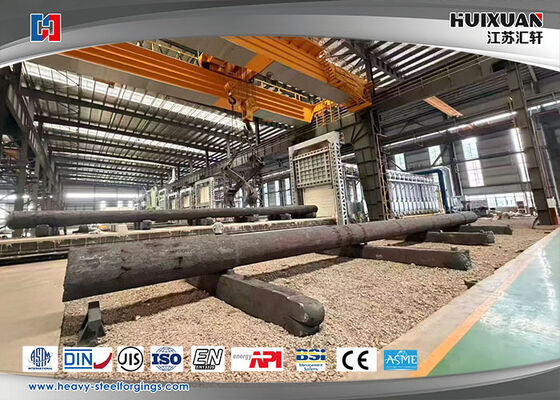

10만 톤 프레스 컬럼, 30Cr2Ni2Mo 단조 재질, 원자재 중량 97톤. 정밀 가공 후 완성품 외경 800mm, 총 길이 20,400mm.
30Cr2Ni2Mo (중국 표준 합금 담금질 및 템퍼링 강)
표준: GB/T 3077-2015, 통합 디지털 코드: A50300
중탄소 Cr-Ni-Mo 담금질 및 템퍼링 강으로, 우수한 담금질성, 높은 강도와 우수한 인성, 강한 충격 저항 및 피로 저항을 특징으로 하며, 대형 단면 단조품에 적합합니다.
해외 동등 등급: 30CrNiMo8 (1.6580), SNCM431 (JIS)
1. 화학 성분 (질량 분율 %)
C: 0.26~0.34
Si: 0.17~0.37
Mn: 0.50~0.80
Cr: 1.80~2.20
Ni: 1.80~2.20
Mo: 0.30~0.50
P ≤0.030; S ≤0.030; Cu ≤0.30
합금 기능: Cr 및 Ni는 담금질성과 인성을 크게 향상시킵니다. Mo는 템퍼 취성을 억제하고 템퍼 안정성을 향상시킵니다.
2. 담금질 및 템퍼링 후 표준 기계적 특성 (φ25mm 시편, 850℃ 오일 담금질 + 템퍼링)
인장 강도 (Rm): ≥980 MPa
항복 강도 (ReL): ≥835 MPa
연신율 (A): ≥10 %
단면 수축률 (Z): ≥50 %
충격 에너지 KV₂: ≥71 J
풀림 / 고온 템퍼링 출하 시 경도: ≤269 HBW
참고: 단면 두께가 80mm를 초과하는 단조품의 경우 코어에서의 기계적 특성이 감소합니다. 설계 시 안전 계수를 증가시켜야 합니다.
오일 담금질 임계 직경: 약 120mm. φ150~250mm 내의 단조품은 42CrMo보다 훨씬 우수한 비교적 균일한 미세 구조를 얻을 수 있습니다.
3. 권장 열처리 공정
단조
단조 온도 범위: 1180~850℃; 최종 단조 온도 ≥850℃; 균열 방지를 위해 단조 후 서냉 (모래 냉각 / 로 냉각)
담금질 및 템퍼링 (일반 경로)
담금질: 850~870℃, 충분한 유지 시간, 오일 냉각 (담금질 경도 HRC 46~52)
템퍼링: 540~620℃, 오일 냉각 / 수냉 (템퍼 취성 범위 회피; 인성 최적화를 위한 템퍼링 후 급냉)
540℃에서 템퍼링: 고강도, 경도 약 320~350 HB
600℃에서 템퍼링: 균형 잡힌 강도와 인성, 경도 약 280~310 HB
표면 강화
질화 / 이온 질화 적용 가능 (기어, 샤프트 저널에 이상적). 중탄소 함량으로 인해 침탄은 권장되지 않습니다. 국부 고주파 유도 경화 가능.
| 기타 재료 | 4140, 4130, 18CrNiMo7-6, 4340, 4330, 1.7225 |
| 단조 장비 | 8000T 개방형 단조 유압 프레스 |
| 응용 분야 | |
| 용해 공정 | EF+LF+VD |
| 생산 공정 | |
| 단조 비율 | |
| 적용 표준 | ASTM, ASME, DIN, JIS, ISO, BS, API, EN |
| 실행 표준 | JB/GB/EN/DIN/JIS/ASME/ASTM/ISO |
| 인증 기관 | ISO9001:2008, TÜV, BV), LR, ABS, RINA, GL, KR, DNV, NK, PED. |
| 납품 조건 | |
| |
| 서비스 | 당사의 서비스에는 단조, 공정, 열처리, 정밀 가공, 포장, 현지 물류, 통관 및 해상 운송이 포함됩니다. 고객의 요구 사항을 최우선으로 생각하며 제품 품질에 주의를 기울입니다. |
맞춤형 특성
| 재료 원소 | C | Si | Mn | P | S | Cr | Ni | Mo | |
| 4140 | 0.38-0.43 | 0.15-0.35 | 0.60-0.90 | ≤0.035 | ≤0.040 | 0.80-1.10 | -- | 0.15-0.25 | - |
| 4130 | 0.28-0.33 | 0.15-0.35 | 0.40-0.60 | ≤0.035 | ≤0.040 | 0.80-1.10 | -- | 0.15-0.25 | |
| 18CrNiMo7-6 | 0.15-0.21 | 0.17-0.35 | 0.50-0.90 | ≤0.025 | ≤0.025 | 1.50-1.80 | 1.40-1.70 | 0.25-0.35 | |
| 4340 | 0.38-0.43 | 0.15-0.35 | 0.60-0.80 | ≤0.035 | ≤0.040 | 0.70-0.90 | 1.65-2.00 | 0.20-0.30 | - |
| | | | | | | | |
| 4140 | Ø10 | 740~1000 | 450~850 | ≥12 | ≥25 | V | ≥40 | ≤250HBS |
| 4130 | Ø10 | ≥930 | ≥735 | ≥12 | ≥50 | V | ≥71 | ≤229HBS |
| 18CrNiMo7-6 | Ø15 | ≥980 | ≥785 | ≥9 | ≥40 | V | ≥47 | ≤269HBS |
| 4340 | Ø15 | ≥980 | ≥835 | ≥12 | ≥55 | V | ≥78 | ≤179HBS |
공정 절차;
단조 공정 흐름 품질 관리: 원자재 강괴 입고(화학 성분 테스트) → 절단 → 가열(로 온도 테스트) → 단조 후 열처리(로 온도 테스트) 로에서 배출(블랭크 검사) → 가공 → 검사(UT, MT, 육안 치수, 경도) → QT → 검사(UT, 기계적 특성, 경도, 결정립 크기) → 정밀 가공 → 검사(치수) → 포장 및 마킹(강철 스탬프, 마크) → 보관 출하
상업 조항
| 최대 중량 | 80T |
| MOQ | 1PC |
| 납품 시간 | 20-50일 |
| 포장 | 합판 케이스, 나무 팔레트, 강철 프레임 |
| 납품 조건 | FOB; CIF; CFR; DDU; |
| 결제 조건 | T/T, LC |
| 배송 유형 | |
키워드
유압 실린더 포함: 실린더 배럴, 피스톤 로드(오일 실린더 로드), 피스톤, 엔드 캡
