제품 상세 정보:
결제 및 배송 조건:
|
| 단조 비율: | ≥3.5 | MOQ: | 1PC |
|---|---|---|---|
| 몰딩식: | 단조 | 최대 무게: | 30T |
| 배달 시간: | 30-50일 | 녹는 과정: | EF+LF+VD |
| 재료: | 강철 | 열처리: | N+T Q+T |
| 강조하다: | 산업용 접착식 기어 링,합금제철 반지구,정밀 스플레이스링 링어 |
||

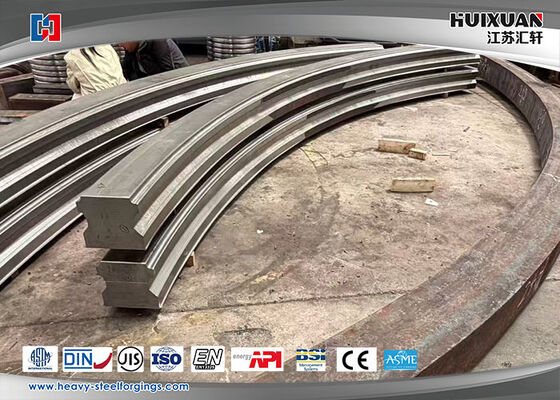

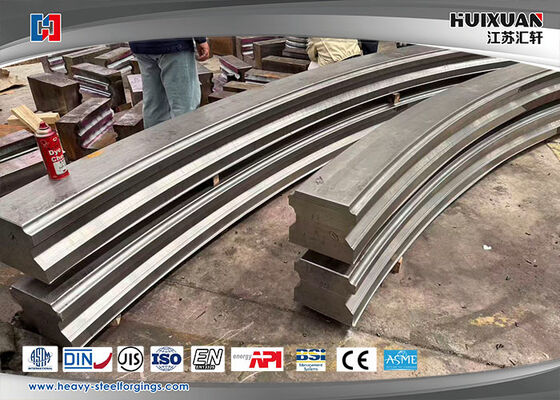

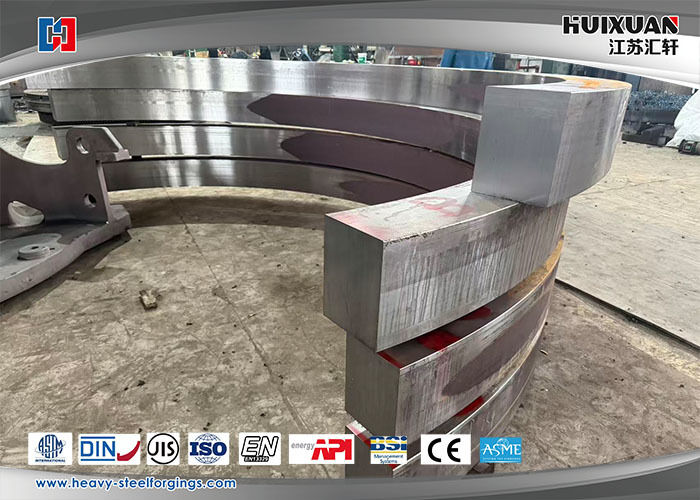

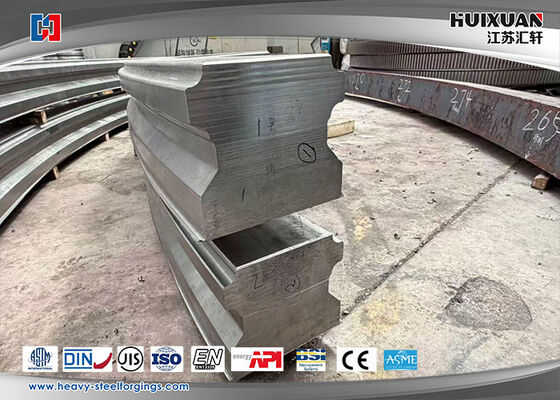

제품명: 산업용 정밀 접착용 기어 링 / 접착용 고리 기어
주요 소개
우리의 접힌 기어 링은 통합 기어 링의 한계를 해결하기 위해 설계된 커스터마이즈 된 큰 지름의 전송 부품입니다.불편한 장거리 운송, 높은 설치 난이도와 높은 곰팡이 비용. 전문 세그먼트 스플레이싱 기술을 채택, 그것은 분할 구조의 고 정밀 조립을 실현,전통적인 통합 변속기 고리의 크기 제한을 효과적으로 극복합니다., 그리고 큰 회전 자동화 장비, 무거운 기계 및 정밀 전송 시스템에 대한 선호 된 핵심 부품입니다.
모든 제품은 엄격한 재료 선택과 정밀 가공 과정을 채택하고, 균일한 치아 프로필, 안정적인 제로 역반응 전송, 낮은 운영 노이즈 및 강력한 부하 운반 능력을 갖추고 있습니다.스플레이싱 인터페이스 전체 둥글기 및 조립 정확성을 보장하기 위해 정확하게 캘리브레이션, 장시간 작동 중 방해가 없습니다, 안정적인 위치 및 뛰어난 내구성.
주요 제품 장점
✅파기 크기 제한: 초대 지름 커스터마이징을 지원하고, 통합 조형 및 가출에 대한 제한이 없으며, 초대용 기어 링이 통합적으로 운송 및 설치 될 수 없다는 문제를 완벽하게 해결합니다.
✅높은 정밀도와 반대 반응이 없습니다.: 정밀 치아 처리 및 원활한 스플라이싱 캘리브레이션, 작업 중에 여러 치아 표면 접촉, 전송 간격을 제거, 정확한 위치 및 반복 작업 정확성을 보장.
✅안정성 및 내구성: 고강성 합금강 재료, 전체 열처리, 높은 경화, 마모 저항 및 충격 저항, 나중에 유지 보수 비용을 효과적으로 줄이고 서비스 수명을 연장합니다.
✅비용 효율성 및 유연성: 세그먼트 생산은 통합 된 대형 기어 링에 비해 생산 및 운송 비용을 줄이고, 비 표준 크기의 사용자 정의를 지원합니다.다양한 장비 요구 사항을 충족시키기 위한 모듈과 경화.
✅설치 및 유지보수 가 쉽다: 스플릿 구조, 가벼운 단일 조각, 편리한 현장 조립, 해체 및 교체, 건설 및 유지 보수 시간을 크게 절약합니다.
적용 시나리오
반도체 자동화 장비, 항공 우주 정밀 기계, 의약품 장비, 새로운 에너지 리?? 배터리 생산 라인, 중공 기계,회전 처리 장비, 지능형 물류 전송 및 다른 고 정밀 및 중량 산업 분야.
공장 의 힘 과 서비스
우리는 완벽한 생산 장비와 성숙한 스플라이싱 프로세스 기술로 정밀 전송 부품에 초점을 맞춘 전문 제조업체입니다.우리는 도면 디자인을 포함한 한stop 서비스를 제공합니다모든 제품은 국제 산업 표준을 준수하고, 제3자 테스트를 지원합니다.그리고 글로벌 산업 고객을 위해 신뢰할 수있는 OEM / ODM 맞춤형 솔루션을 제공합니다..
제품 참조:
| 소재 | 4340,20CrMnMo,34CrNiMo7-6,18CrNiMo7-6 |
| 도매장비 | 5000MM 수치 제어 고리 롤링 기계 |
| 적용 |
엔지니어링 기계 변속기 고리, 고리 및 외부 변속기 고리 주 엔지니어 전송 좌표 |
| 녹화 과정 | EF+LF+VD |
| 생산 과정 |
도매+열처리+부작공업+QT+공업+기어 썰공업+완료공업 |
| 도매 비율 |
≥3.5 |
| 적용되는 표준 | ASTM,ASME,DIN,JIS,ISO,BS,API,EN |
| 실행 표준 | JB/GB/EN/DIN/JIS/ASME/ASTM/ISO |
| 인증 기관 | ISO,BV,SGS,IST,UL,CTI |
| 배달 기간 |
경부 가공 (N+T);완료 가공 (Q+T),나이트라이딩 소화 |
|
시험 장비 |
스펙트로그,UT 장치,밀집 및 튼튼성 검사 기계,금속 스코프,외 미크로미터,구멍 다이얼 표시기,삼선 좌표 측정 기계,강도 검사 기계 |
| 서비스 | 우리의 서비스에는 forges, 공정, 열처리, 마감 가공, 패키지, 지역 물류, 고객 정류 및 해상 운송이 포함되었습니다.우리는 고객의 요구사항을 가장 중요하게 생각했어요., 그리고 제품의 품질에 관심을 기울입니다. |
사용자 지정 속성
| 재료 요소 | C | 네 | 원 | P | S | Cr | 니 | 모 | 다른 것 |
| 20CrMnMo | 0.17-023 | 0.17-037 | 0.90-1.20 | 0.035 | 0.035 | 10.10-1.40 | 0.30 | 0.20-0.30 | 0.17-023 |
| 34crNiMo6 | 0.30-0.38 | ≤0.040 | 0.50-0.80 | ≤0.035 | ≤0.035 | 1.30-1.70 | 1.30-1.70 | 0.15-030 | |
| 18CrNiMo7-6 | 0.15-021 | 0.17-035 | 0.50-0.90 | ≤0.025 | ≤0.025 | 1.50-1.80 | 1.40-1.70 | 0.25-035 | |
| 4340 | 0.38-043 | 0.15-035 | 00.60-0.80 | ≤0.035 | ≤0.040 | 0.70-0.90 | 1.65-2.00 | 0.20-0.30 | - |
|
기계적 특성 |
젠장. |
TS/Rm ((Mpa) |
YS/Rp0.2 ((Mpa) |
EL/A5 ((%) |
RA/Z(%) |
톱니의 종류 |
충격 에너지 |
HBW |
| 20CrMnMo | Ø15 | ≥1180 | ≥885 | ≥10 | ≥45 | V | ≥55 | ≤ 217HBS |
| 34crNiMo6 | Ø15 | 750-900 | 450-600 | ≥13 | ≥55 | V | -40°C≥20 | ≤269HBS |
| 18CrNiMo7-6 | Ø15 | ≥980 | ≥785 | ≥9 | ≥40 | V | ≥47 | ≤269HBS |
| 4340 | Ø15 | ≥980 | ≥835 | ≥12 | ≥55 | V | ≥78 | ≤179HBS |
처리 절차:
도매 공정 흐름 품질 관리:
무역 조항
| 최대 무게 | 30T |
| MOQ | 1PC |
| 배달 시간 | 30-50일 |
| 패키지 | 접합판 케이스, 목재 팔레트, 강철 프레임 |
| 배달 기간 | FOB;CIF;CFR;DDU |
| 지불 기간 | T/T,LC |
| 운송의 종류 |
바다와 공중으로 |
장점
1고 정밀 스플라이스드 기어 링, 제로 역반응, 큰 지름 사용자 정의, 산업 자동화를 위한 안정적인 변속기
2크기 제한이 없고, 통합 casting 문제도 없습니다. Spliced Gear Ring는 대용량 기어 설치 및 운송 문제를 해결합니다.
3● 내구성 스플라이스드 기어 링, 엄격한 관용 제어, 낮은 소음 & 높은 부하, 로터리 장비에 이상적입니다.
4. 전문 산업 융합 기어 링 제조업체, OEM & ODM 가 가능, 글로벌 빠른 배달.
5. 중량 스플라이스드 기어 링, 착용 저항성 및 높은 단단성, 기계적 전송에 대한 긴 서비스 수명.
6반도체, 항공우주, 의료 및 새로운 에너지 자동화 장비용 정밀 스플라이스 링 기어.
